3Dプリンターを使った立体模型作り
アルマ望遠鏡：模型の造形方法

ACA用7mアンテナ

• 説明書つき造形ファイル(STLファイル)一式をダウンロードする（zipファイル、0.7 MB）

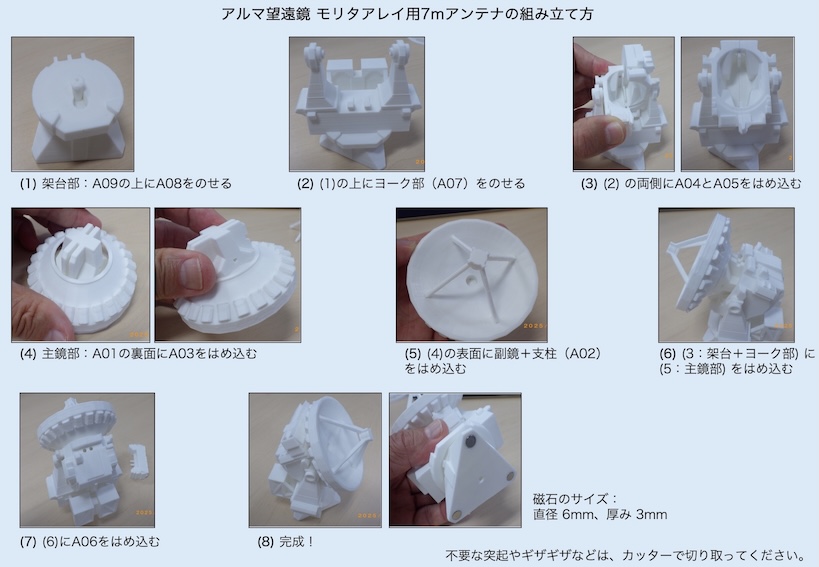

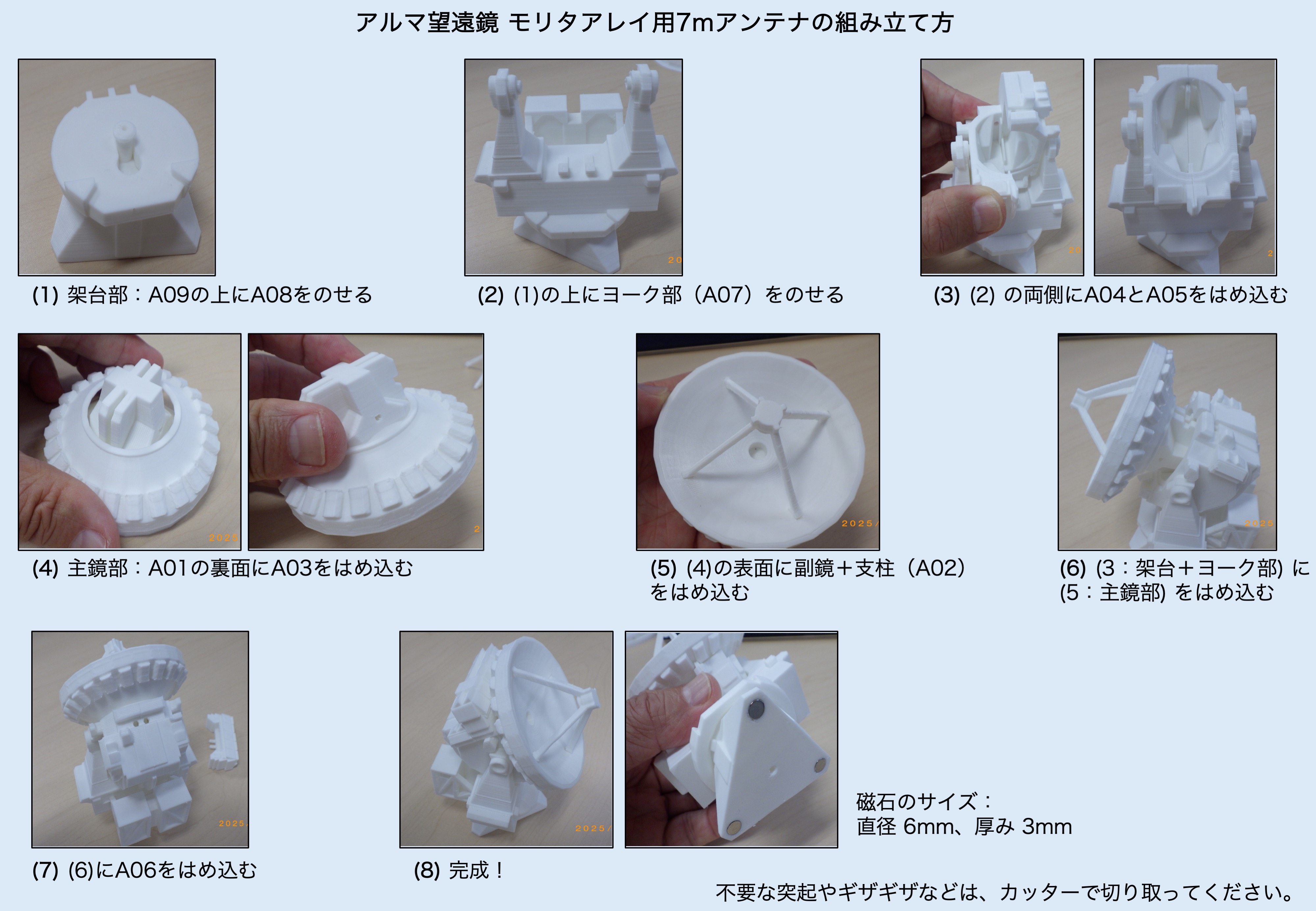

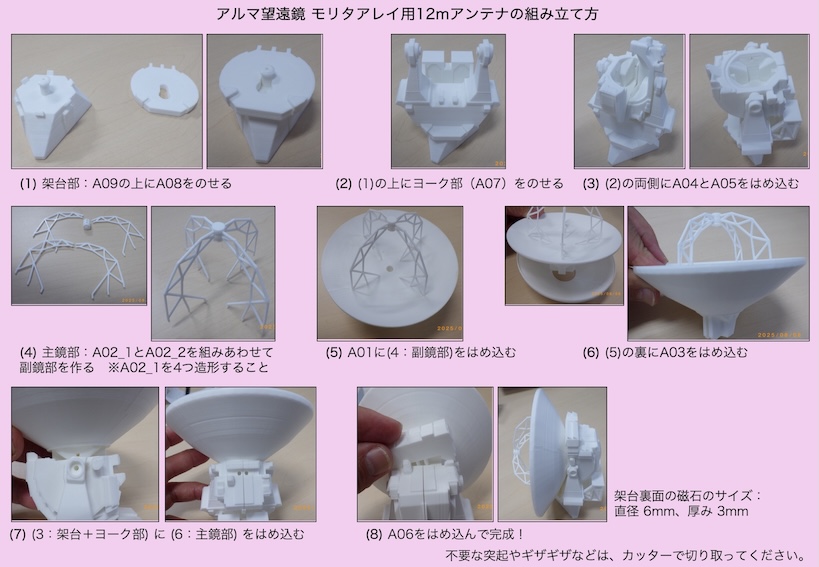

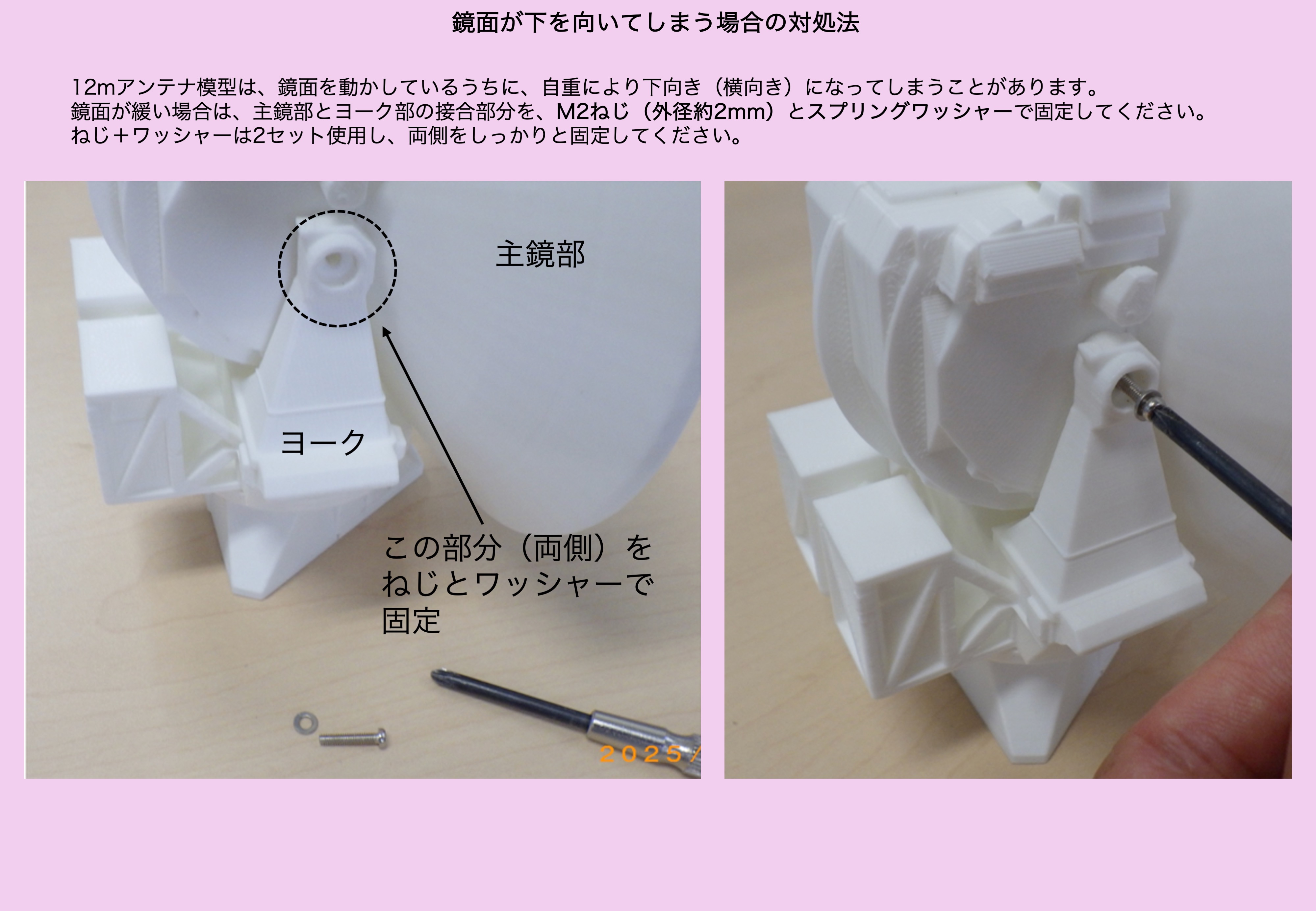

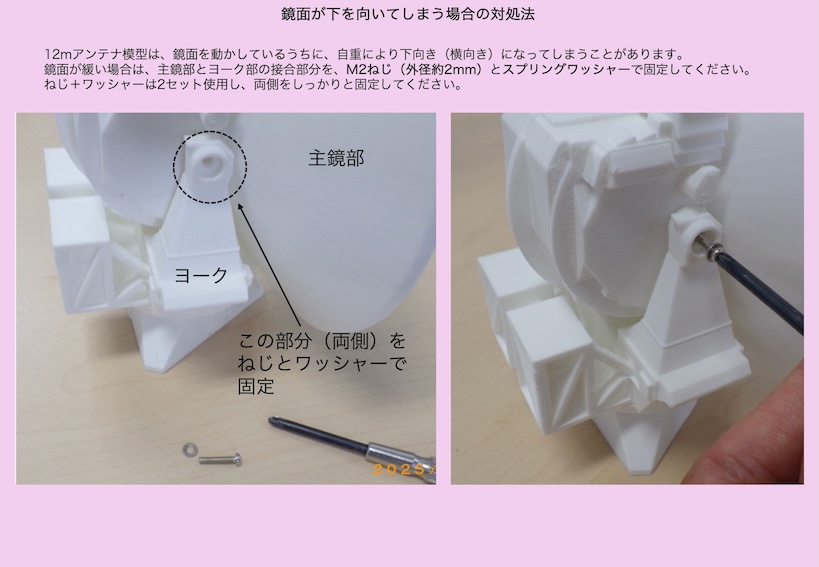

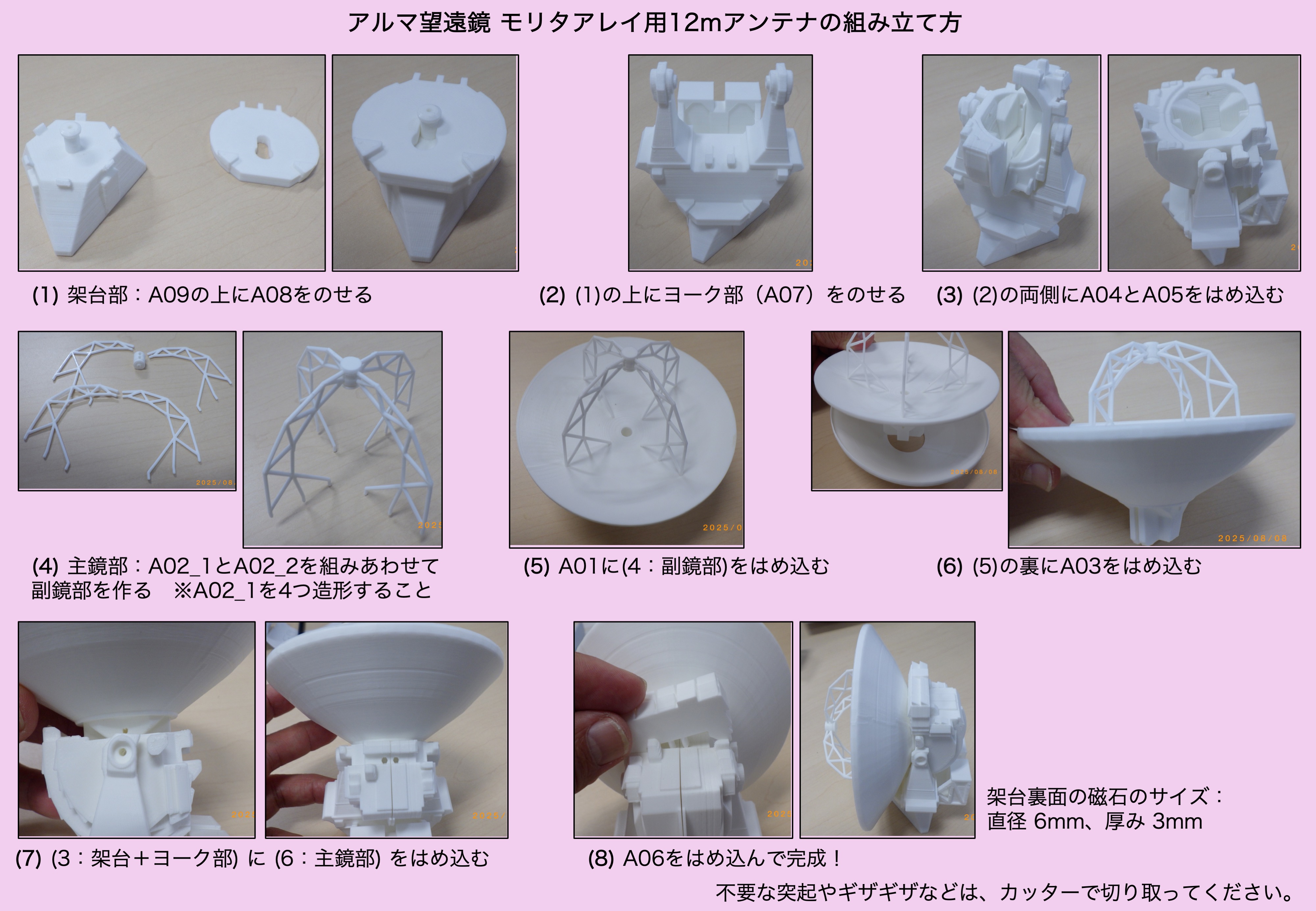

模型は、主鏡面部(Aパーツ)とヨーク部(Bパーツ)と架台部(Cパーツ)からなり、それぞれのパーツを造形して組み立てた後にネジを使って接合します。M2.6×25mmのネジとナットが5個必要です。
サポート材は造形しないようにしてください(すばる望遠鏡の模型と同じです)。

また、造形用のソフトに読み込んだそのままのサイズで造形できるようにしてあります。もしあまりにも小さいもしくは大きい場合は、造形用のソフトで10倍や0.1倍など、スケールを変えてみて下さい。

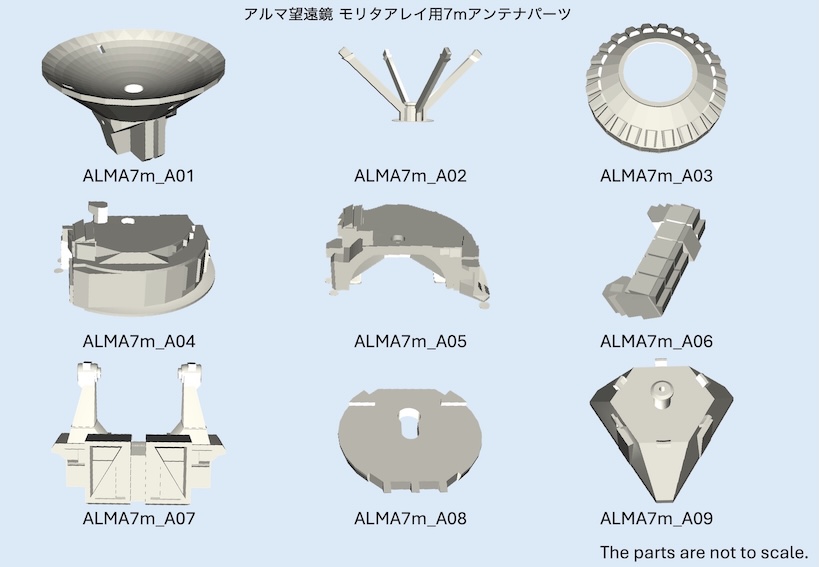

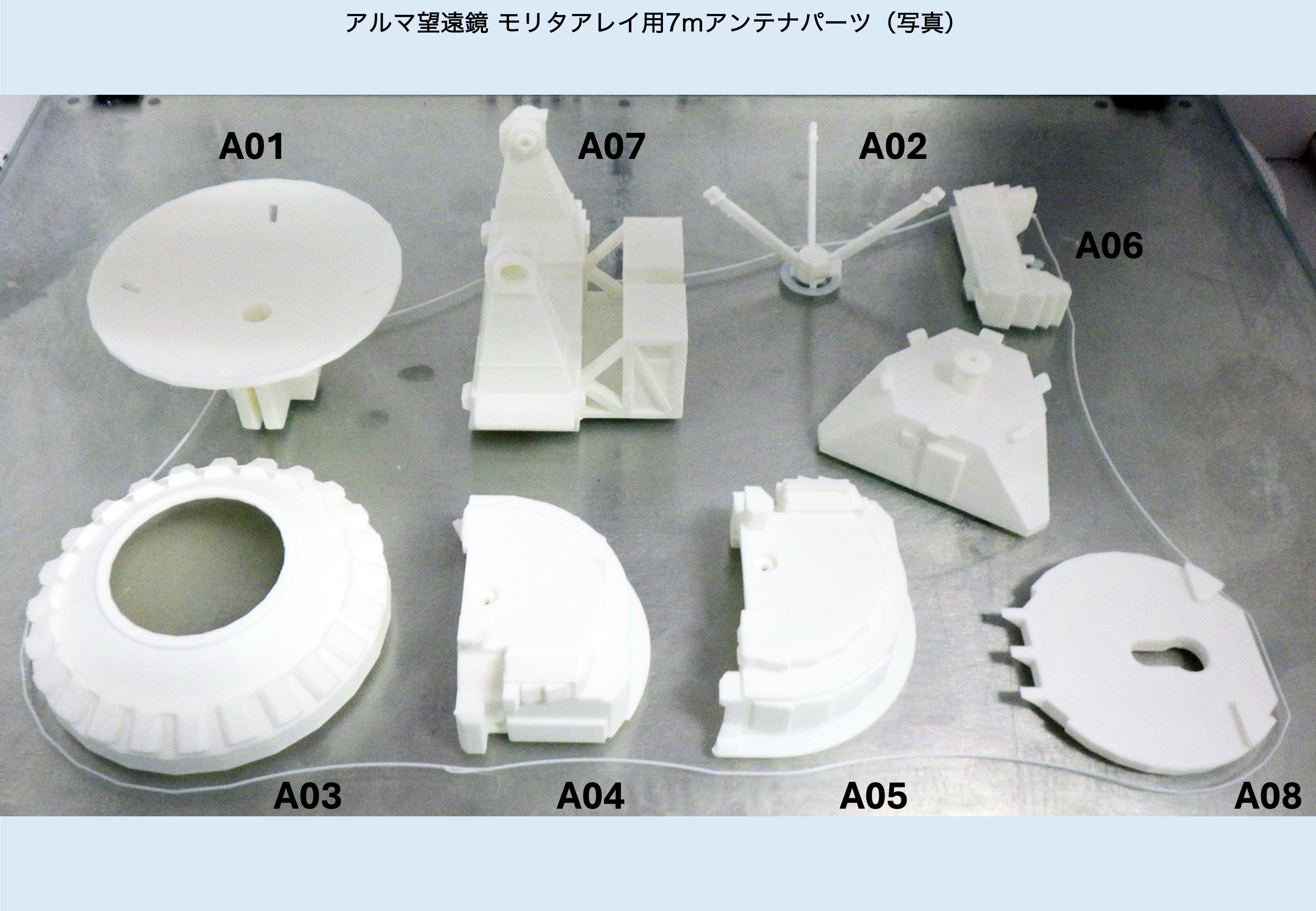

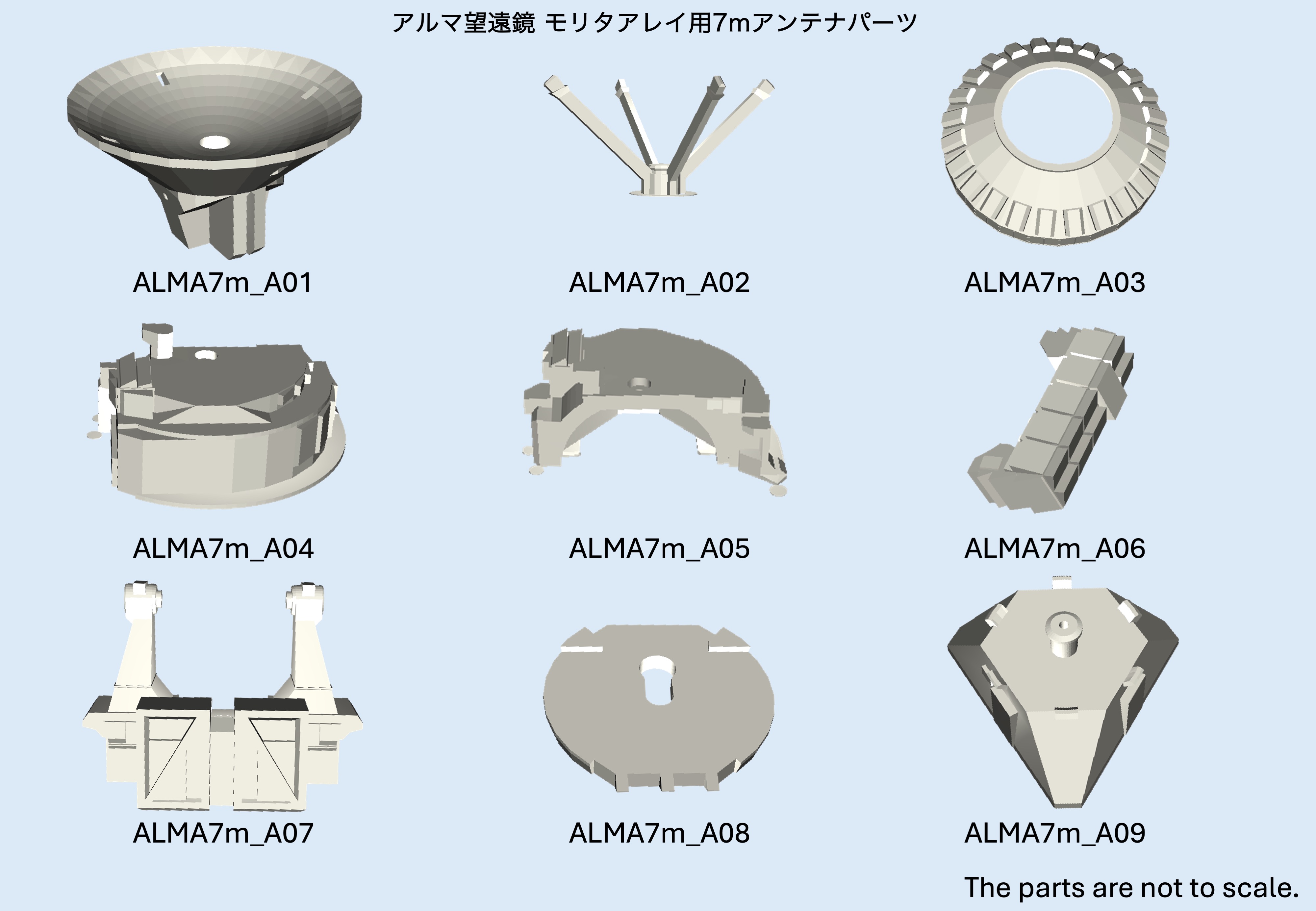

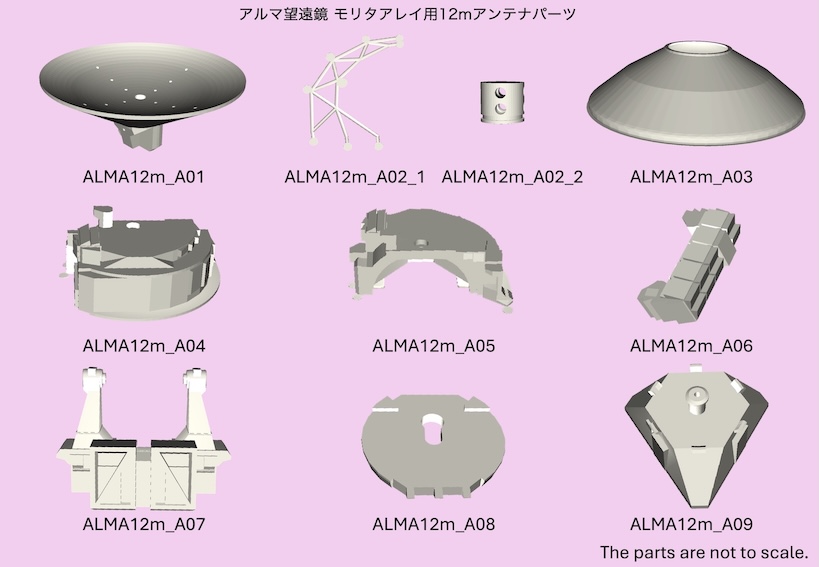

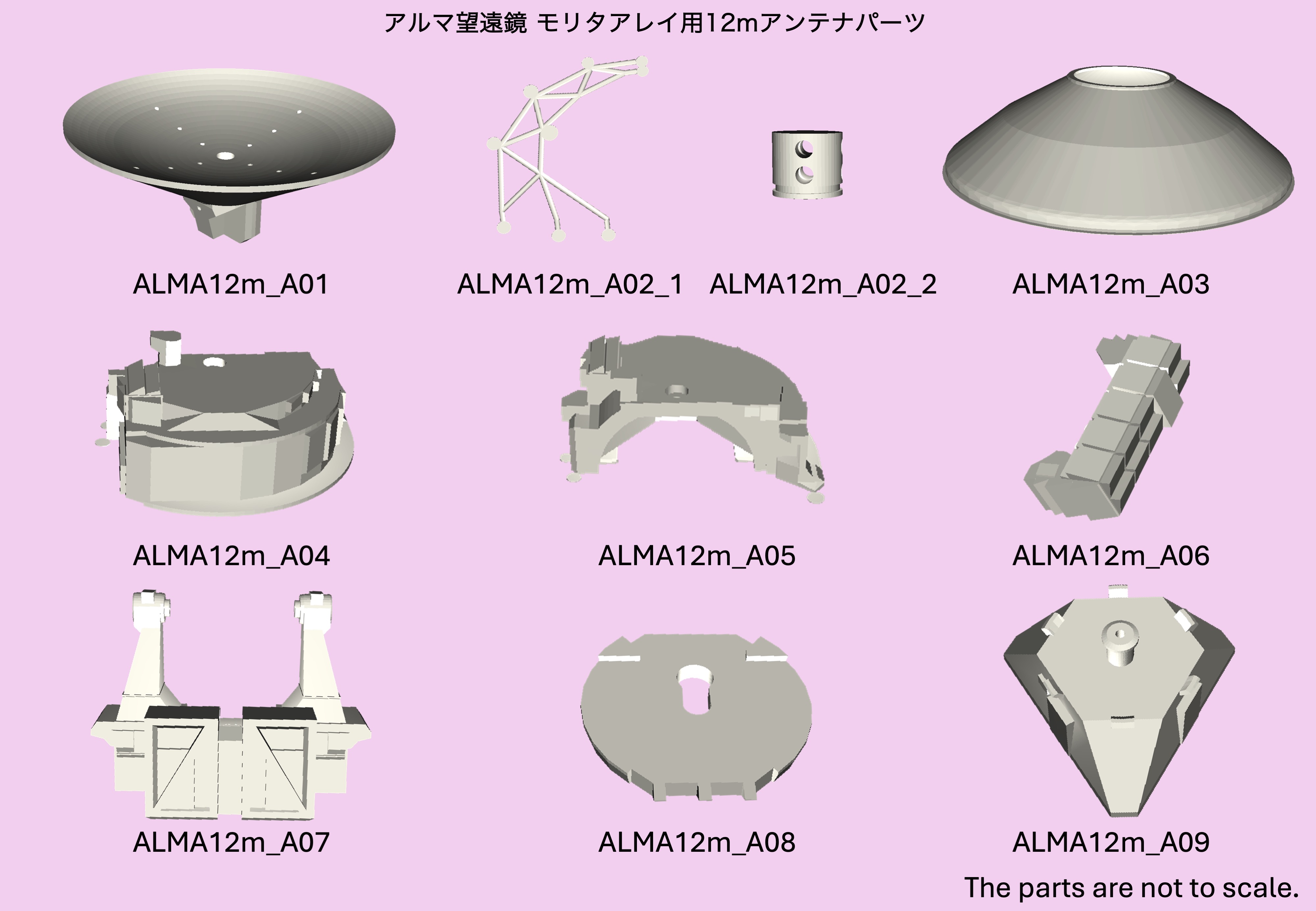

図1：主鏡面部

左の図にあるように ALMA7m_A_01 から ALMA7m_A_07 の7種類を造形します。
造形は図の向きで行ってください。
ALMA7m_A_01 と ALMA7m_A_02 は2個ずつ造形します。
A_03、A_05、A_06についてはサポート用の板が一緒に造形されるので、造形後にパキっと取り除いてください。

図2：ヨーク部・架台部

左の図にあるように ALMA7m_B_01 から ALMA7m_B_05 の5種類と ALMA7m_C_01 を造形します。
造形は図の向きで行ってください。

模型制作

• STLファイル作成：中山弘敬（国立天文台天文シミュレーションプロジェクト）
• 監修：国立天文台アルマプロジェクト
